AIRPORT WEATHER STATION


|| AMOS Overview


AMOS(항공기상관측시스템)는 활주로상의 풍향/풍속, 시정, 활주로가시거리, 운고, 기온, 이슬점온도, 기압 및 강수량 등 기상 상태를 자동으로 측정, 가공 분해하는 항공기상관측의 기본장비입니다.


  • 공항기상관측장비(Aerodrome Meteorological Observation System)는 활주로 기상상태를 정확하게 관측하기 위하여 활주로와 인접한  곳에 센서를 설치 하여야 하며, 센서에서 측정된 모든 정보는 자료수집처리장치에서 1차 처리한 다음, 주 처리장치로 보내집니다.
  • 주 처리장치는 24시간 무 중단 운영을 위하여 이중화 시스템으로 구성되며 자료수집 처리장치에서 수집된 센서 정보를 저장 및 통계기능과 정시 및 특별관측전문을 생산, 항공기상 정보로 변환하여 항공기상관리본부 및 항공기 운항 관련부서(관제탑, 접근관제소, 비행정보실 등)와 기상청, 유관기관에 송신 합니다.

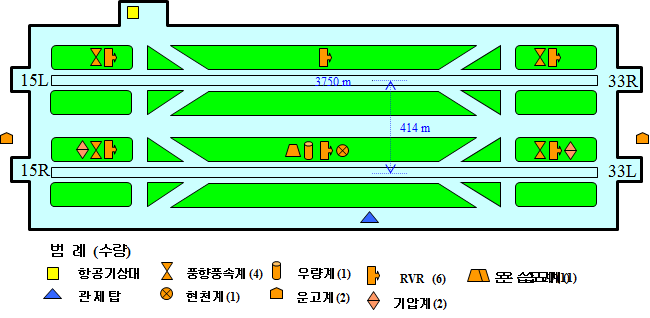

|| AMOS Layout

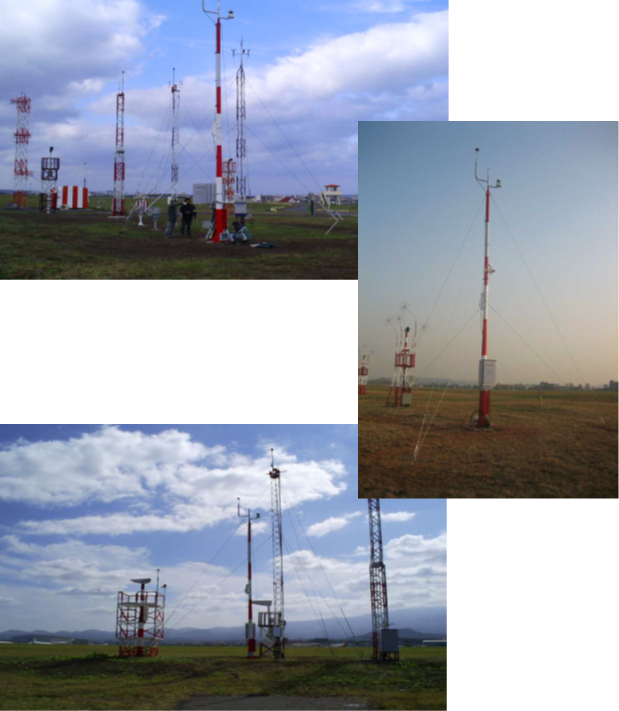

  • 수감부는 기온, 습도계, 기압계, 풍향•풍속계, 운고계, 활주로가시거리측정 계, 강수량계 및 풍측탑과 자료수집 쉘터 등으로 구성하며 활주로의 지정된 위치에 설치되어 부근의 기상 요소를 관측하여 자료수집전송장치를 통하여 주 처리장치로 전송한다.
  • 활주로에 설치되는 수감부들은 자료수집전송장치와 주처리장치 제어에 의 하여 동작하고, 전천후 기상조건 등의 환경조건에서도 정상적인 동작이 가능하도록 적절한
    부가장치(통풍 장치, 방수 장치 등)를 갖추고 있다.
  • 수감부의 전반적인 동작은 다음조건에 부합된다.
    - 인터페이스를 통하여 센서의 상태를 주 처리장치에서 확인 할 수 있다.
    - 수감부의 교체 시 주처리장치의 소프트웨어 또는 나머지 수감부의 동작에 영향을 주지 않고 AMOS가 정상적으로 동작 한다.
  • 주처리장치는 데이터를 가공해서 자료표출기, 그래픽 워크스테이션, MDT(Maintenance Display Terminal)로 각각 전송하고, 이 데이터를 AMOS데이터로 변경하고, 자료수집센터로 자료를 전송한다.
  • 데이터를 DB서버에 기록한다.
  • 주처리장치는 항공기상정보통합시스템으로 자료를 전송한다.
  • 주처리장치는 데이터를 가공해서 자료표출기, 그래픽 워크스테이션, MDT(Maintenance Display Terminal)로 각각 전송하고, 이 데이터를 AMOS데이터로 변경하고, 자료수집센터로 자료를 전송한다.
  • 데이터를 DB서버에 기록한다.
  • 주처리장치는 항공기상정보통합시스템으로 자료를 전송한다.

|| DCU-500W Data Logger


DCU-500W는 다양한 기상관측 센서로부터 자료수집, 처리 저장 및 전송하는 데이타로거로 연결되는 센서에 적합한 SCM(Signal Converter Module)만 선택하여 사용하므로 기존 데이타로거에 비해 연결 유연성이 높으며, 경제성이 뛰어나 경비 절감의 효과를 기대 할 수 있습니다.  확장성 또한 매우 뛰어나 소형 기상관측시스템부터 ASOS 혹은 그 이상의 기상관측시스템 구축도 가능합니다. 유지보수 시에도 고장난 SCM만 교체하여 비용절감 효과 또한 기대 할 수 있습니다.


DCU-500W 구성은 Main Base Board, Terminal Board, 데이타로거를 설정하고 상태 정보 확인 및 실시간 자료 표출에 사용되는 3.2인치 LCD와 Keypad로 구성되어 있습니다. 이중 Terminal Board는 센서 종류에 따라 SCM을 선택적으로 구성하여 다양한 관측 목적에 부합되도록 구성할 수 있습니다. 특히 사용자가 필요한 센서를 제작사의 도움 없이 추가 혹은 삭제 할 수 있도록 설계된 획기적이고 개방적인 개념의 새로운 데이타로거입니다.

|| Data Logger Feature


  • SCM을 통한 다양한 센서 인터페이스
    (풍향, 풍속, 온도, 습도, 기압, 일사, 일조, 결로, 강수량, 강수감지, 토양온습도 등)
  • 쉬운 셋팅을 위한 사용자 GUI 제공
  • 사용자가 직접 센서 추가 및 삭제 용이
  • 다양한 통신방식 지원
  • 원격 재부팅 & 오류감지 시 자동 재부팅 유지보수 용이 및 경비 절감

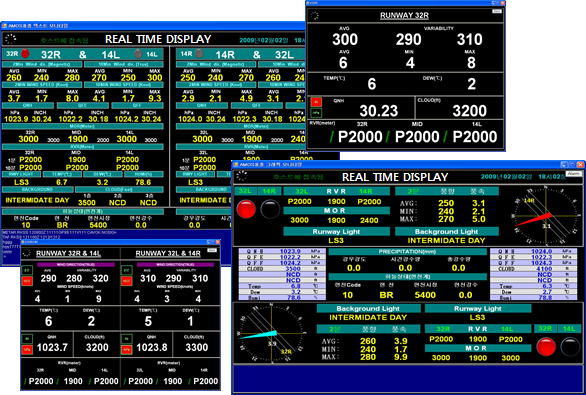

|| AMOS Display SW

|| AMOS Operation SW


  • 자료수집 및 FILED STATION 제어
  • 자료처리 프로그램
  • 출력 프로그램
  • 자료(전문 및 통계 자료) 편집, 출력, 부호화 프로그램
  • 자료(전문 및 통계자료) 교환 프로그램
  • DATA BACK-UP DEVICE 관리 및 운영 프로그램 제공
  • SET-UP 관리 (수정) 프로그램
  • 시스템 장애진단 프로그램
    - 시스템 관리 프로그램
    - 시스템 진단 프로그램
    - 장비제어 기능 프로그램
    - 환경설정 기능 프로그램
