Airport Wind Lidar

|| WindTracer®

청천대기상태에서 발생하는 저층윈드시어 (Low Level Windshear), 마이크로버스트 (Microburst)를 탐지 할 수 있는 청천대기윈드시어 탐지장비(LIDAR : Light Detection and Ranging)는 항공기의 안전 운항을 위해 필수적으로 운영되어야 하는 시스템 입니다. 주로 공항에서 항공기 접근 과 출발 지역, 그리고 그 인접지역의 저층윈드시어(Low Level Windshear), 마이크로버스트(Microburst)를 탐지하기 위하여 실시간으로 바람을 원격 측정하고 관측자료를 표출하는 역할을 합니다. 이에 록히드마틴사의 WindTracer는 세계적으로 최상의 성능을 자랑하는 가장 안정적인 펄스 도플러 LIDAR 시스템으로써 인정받고 있습니다.

|| WindTrace® 적외선 도플러 LIDAR 원리

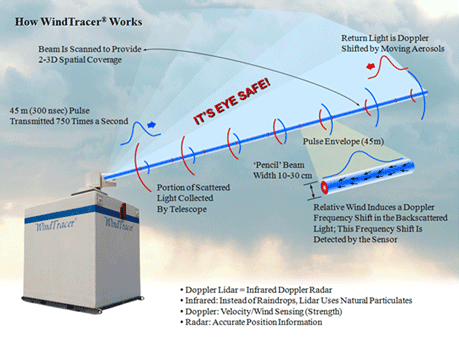

코헤런트 인프라 도플러 LIDAR의 운영 원리는 그림에서 보는 바와 같다. 단색의 시각 안전광 (1.6 마이크론 파장)이 초당 750회의 90에서 120 미터의 긴 펄스가 스캐너를 통해 전송된다. 이 조준된 광속은 직경이 10-30 cm이고 스캐너 시계를 따라 전파되면서 대기의 에어솔 입자들을 만난다. 빛의 작은 부분은 전송기와 동일 장소에 배치되는 수신 텔레스코프로 다시 반사된다. 바람에 혼입된 에어솔 입자들은 후방 산란 빛에서 도플러 주파수 변위를 유발한다. 이 주파수 변위는 센서에 의해 탐지되고 센서로부터 또는 센서로 향하는 바람의 움직임으로 변환된다 (방사상 풍속). 도플러 주파수 변위는 Dn=-2vr/l이고 여기서 vr은 방사상 속도이고 l은 운영 파장이다. 1.6 mm 의 운영 파장의 경우 주파수 변위는 입자 속도 미터/초당 약 1.25 MHz이다.
