Wind Profiler

|| Sumitomo 사의 윈드프로파일러(LQ 시리즈)

쉽고 간편한 구성을 원하는 사용자의 요구를 충족하고, 전문 기상학 및 각종 산업분야에 활용 가능한 제품입니다.

윈드프로파일러

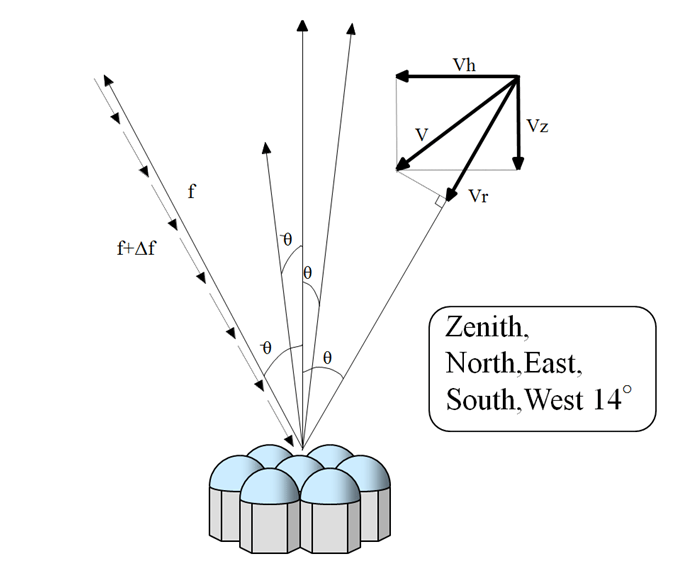

연직방향과 14~20°만큼 기울어진 동∙서∙남∙북 방향으로 발사된 빔을 송신하고, 각 방향의 대기운동에 따라 도플러 편이가 된 전파신호를 수신하여 각 방향의 시선속도를 산출하고 이를 각 고도별 바람의 동서성분(u), 남북성분(v), 연직성분(w)나타냅니다.

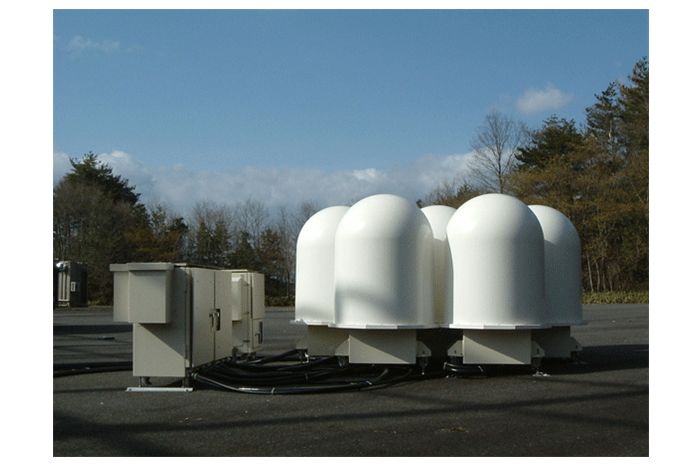

스미토모사는 안테나부에 루네베르그렌즈를 적용하여 이전 모델과 비교하여 저렴한 가격에 뛰어난 성능을 지닌 사용자 편의를 강조한 새로운 윈드프로파일러 시스템인 LQ 시리즈를 개발하였습니다.

원하는 최대 관측 고도에 따라 900mm의 직경을 가지는 안테나부를 4개, 7개, 13개로 선택하여 구성할 수 있습니다. Active phased array 안테나 방식을 사용함으로 빠른 빔 스캔 방식을 구현함으로 매분 ~ 수십분간의 연직 바람 구조를 관측할 수 있습니다. 또한 16bit 펄스 압축 기술을 적용함으로 12dB의 신호대잡음비 개선 효과를 보이고 있습니다.

WPR LQ-series Sepcifications


LQ-4LQ-7LQ-11LQ-13
Antenna Unit
Antenna TypeActive Phased Array Antenna
Antenna Gain<27dBi>29.5dBi>31.5dBi>32dBi
3-dB Beam Width<7°<5.5°<4°<4°
PolarizationLinear
Beam TypePencil Beam
Beam DirectionZ,N,E,S,W (Zenith angle θ : 14°)
Sidelobe< 5dBi ( 60° < θ < 85° )
< 0dBi ( 85° < θ < 90° )
Transmitter Unit
Peak Power>1100W>2000W>3300W>3900W
Average Power>350W>640W>1000W>1200W
Occupied BW<15MHz(adjustable)
Pulse Length2/3μs, 1μs, 4/3μs, 2μs, 8/3μs, 4μs (variable)
IPP
50, 80, 100, 120, 150, 200μs (variable)
Pulse Bit Pattern
SPANO code (1), 2, 4, 8, 16, 32 (variable)
Receiver Unit
TypeSuper Heterodyne
IF130MHz
Noise Figure<2.0dB
Dynamic Range>80dB
