Mobile AWS / 이동형 자동기상관측시스템

WL-PAWS100

|| 개요

  • 센서, 자료처리부, 전원공급부 및 부대설비로 구성
  • 센서의 신호를 데이터로거가 자동으로 측정, 수집 및 저장
  • 시리얼 통신 또는 무선통신을 통해 자료관리 PC(노트북)로 자료를 전송
  • 기상요소 값을 표출하여 각각의 기상값을 한눈에 볼 수 있게 설계
  • 삼각타워는 노장에 쉽게 설치
  • 센서에 따라 쉬운 설치를 위한 설치봉 및 베이스 지원

|| 관측 요소

풍향: 0 ~ 360º     /     풍속: 0 ~ 75 m/s

온도: -70 ~ +100 ℃     /     습도: 0 ~ 100 %RH

강우: unlimited      /      기압: 500 ~1100hPa

|| 적용 분야

이동 기상관측 : 이동 미세 기상 종합 관측

환경 기상요소 관측 : 다양한 환경에서의 기상 기초자료 수집

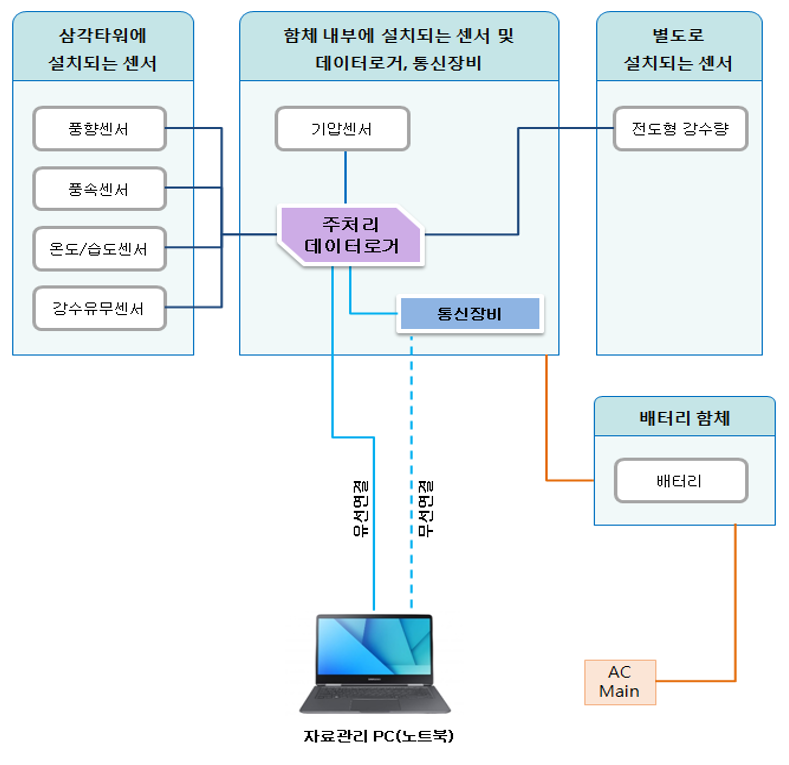

|| 구성 개념도

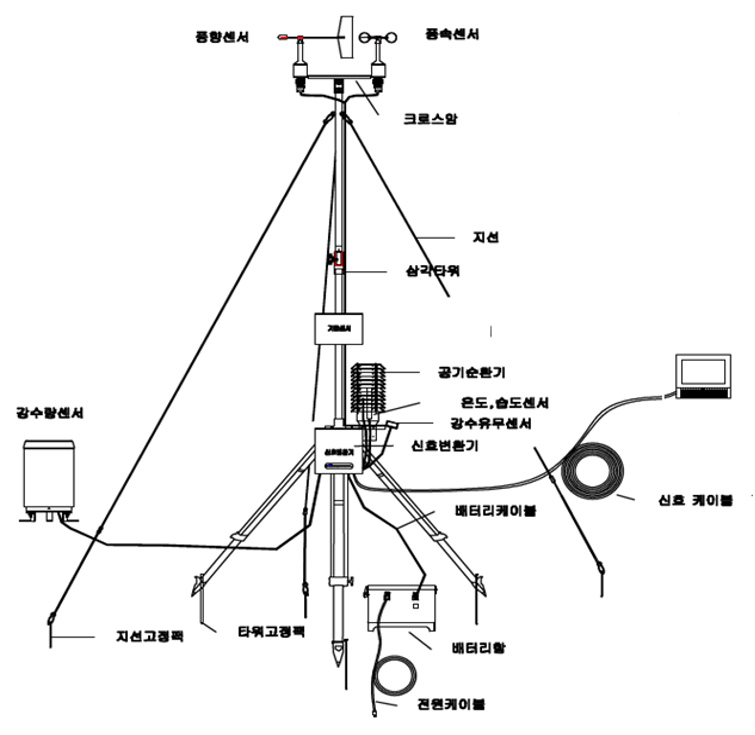

|| 구성 예시

|| 센서부

•  풍향 센서•  온도 센서
•  강수량 센서•  기압 센서
•  풍속 센서•  습도 센서•  강수유무 센서•  차광통


|| 부대설비부

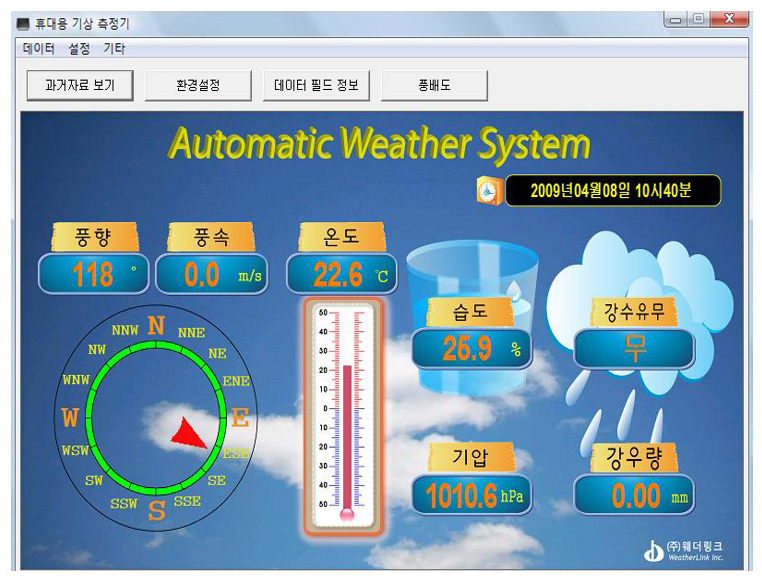

|| 기상실황판

|| 자료수집부

     •  제조사 : ㈜웨더링크

     •  제품명 : DCU-500W

     •  프로세서 : 마이크로프로세서

     •  저장용량 : 1분 자료 30일 이상 저장

     •  통신인터페이스 : LAN(TCP/IP), RS232, RS422, RS485 등 가능

     •  키패드장치 : 디스플레이가 부착된 키패드 일체형

     •  운용환경 : -40 ~ +60

     •  채널

           - 아날로그 채널  Single(15개), Differential(7개)

           - 디지털 채널 : 8개 이상(SDI-12, RS232, RS485 등)

           - 주파수 채널 : 2개 이상

           - 여기 채널 2개 이상

     •  A/D bit : 16bit

     •  입력전원 : 안정된 전원으로 동작

|| 전원공급부

시스템에 전원을 공급하기 위한 구성

품명규격비고
스위칭 전원공급기

입력전압: AC 100~220 V,

출력전압: DC 12 V

출력용량: 2 A

자동복구 누전차단기

KS C-4613 인증제품

정격전압 AC 220 V, 60Hz

정격전류 30 A

정격차단용량 2.5 kA/AC 220 V

자동복구기능

배터리

형식: 무보수 밀폐형

전압/용량: 12 DCV / 100 AH

배터리 충전기

전압/용량: 12 DCV / 20A

배터리 충전 상태를 확인
