Data Logger / 자료수집기

DCU-500W

|| 개요

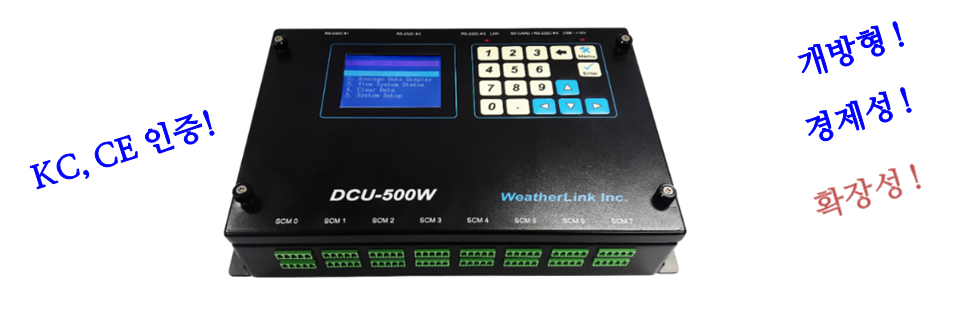

DCU-500W는 다양한 기상관측 센서로부터 자료수집, 처리 저장 및 전송하는 자료수집기로 연결되는 센서에 적합한 SCM(Signal Converter Module)만 선택하여 사용합니다.  DCU-500W는 고정 센서 연결 방식 자료수집기에 비해 연결 유연성이 높으며, 경제성이 뛰어나고 확장성 또한 매우 뛰어나 소형 기상관측시스템부터 ASOS 혹은 그 이상의 기상 관측시스템 구성도 가능합니다. 고장시 필요한 SCM만 교체하여 유지보수가 가능하여 신속한 교체가 가능하고 비용 절감 효과 또한 기대 할 수 있습니다.

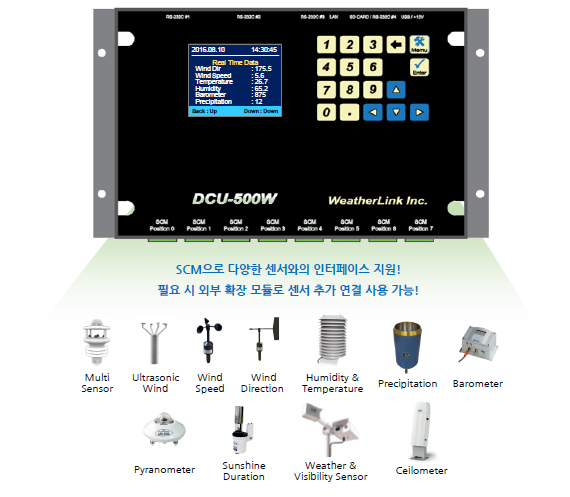

DCU-500W 구성은 Main Base Board, Terminal Board, Signal Converter Module 및 3.2인치 LCD와 Keypad로 구성되어 있습니다. 이중 Terminal Board는 센서 종류에 따라 SCM을 선택적으로 구성하여 다양한 관측 목적에 부합되도록 시스템을 구성할 수 있습니다.

특히 자료수집기 Setup 프로그램은 사용자가 필요한 센서를 제작사의 도움 없이 추가 혹은 삭제 할 수 있도록 설계된 획기적이고 개방적인 개념의 사용자 인터페이스 프로그램입니다.

LCD는 10줄로 구성되어 자료수집기 설정, 상태 확인, 실시간 자료 표출, 센서 상태 등 다량의 정보를 한 화면에 표출하여 손쉽게 모든 정보를 볼 수 있습니다. 또한 KC 및 CE 인증을 획득하여 뛰어난 안정성 및 품질을 보장합니다

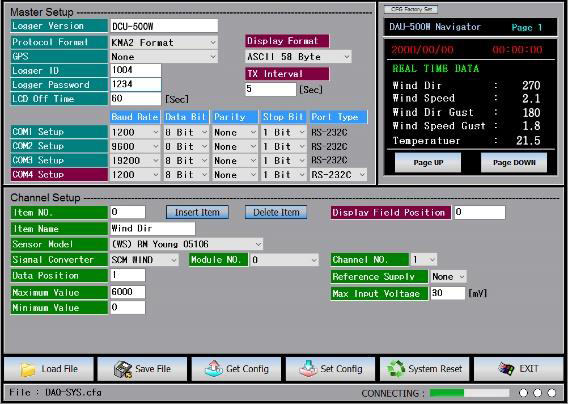

|| 로거 설정 프로그램

|| 특장점

• SCM을 통한 다양한 센서 인터페이스

(풍향, 풍속, 온도, 습도, 기압, 일사, 일조, 결로, 강수량, 강수감지,토양온습도 등)
• 쉬운 셋팅을 위한 사용자 GUI 제공
• 사용자가 직접 센서 추가 및 삭제 용이
• 다양한 통신방식 지원
• 원격재부팅 & 오류감지 시 자동 재부팅
• 유지보수 용이 및 경비 절감

|| Main Board and LCD/Keypad 기술 사양

Main MCU

• Dual ARM32 bit Cortex M4F CPU with FPU, frequency 168MHz.

• SCM : High Performance RISC CPU * 8개

Memory

• Up to 1 Mbyte of Flash Memory, 1024 Kbytes of SRAM including 64 Kbyte CCM

• 2GB SD Card Flash Memory(Up to 4GB Flash Memory).

• SCM : 16KB Flash Memory, 256 byte EEPROM, Up to 2KB RAM * 8개

Display

• 3.2” TFT LCD (320 x 240 Pixels), 10Line x 26 Character 표출.

• 데이타로거 상태 표출(센서상태, SCM상태, 배터리전압 등).

• 데이타로거 환경설정(Logger ID, Password, 통신속도, SCM ID, Channel Calibration 등).

• 캘리브레이션 및 Offset 설정, LCD on/off 시간 설정

Key Pad• 10 Numeric and 8 Function Key.
I/O Port• RS-232C 4 Port / Ethernet 1Port / USB Host 1Port / SD Card Memory
• RS-232 / RS-485 선택 Port 1개
Power• DC 12V

|| SCM - Signal Converter Module 기술 사양

최대 8개의 SCM을 Terminal Board에 연결 사용하며, 각 SCM은 기본 Board 및 확장 Board로 구성.  실제 사용하는 SCM은 연결되는 센서 수량 및 종류에 따라 필요한 만큼 장착하여 사용하면 됩니다.

SCM-A
• 풍향, 온도, 습도, 일사센서 등 아날로그 출력 센서 연결에 사용하는 SCM

• High Performance RISC CPU, ARM 32 bit CPU

• Up to 16 KB Flash Memory, 256 Byte EEPROM, Up to 2018 Byte RAM

• Analog to Digital Converter : 16 bit

SCM-D
• 풍속(Pulse Type), 강수량, 강우감지 센서 등 주파수 및 펄스 출력 센서 연결에 사용하는 SCM

• High Performance RISC CPU, ARM 32 bit CPU

• Up to 16 KB Flash Memory, 256 Byte EEPROM, Up to 2018 Byte RAM

SCM-S
• 초음파 풍향ㆍ풍속 센서, 기압계, 시정계, 운고계 등 RS-232, RS-485, SDI의 Serial 신호를 출력하는 센서 연결에 사용하는 SCM.

• High Performance RISC CPU, ARM 32 bit CPU

• 128 KB Flash Memory, Up to 20 KByte SRAM

• Ch0 : RS-232 (Base Board)

• Ch1 : RS-232, RS-422, RS-485, SDI-12 (Extended Board)


|| 인터페이스

|| 운용 환경

Temperature
• Operation : -40 ∼ +70℃
                   : -50 ∼ +80℃ (Option : 자료수집기내 방열재사용시)
• Storage : -50 ∼ +80℃
Humidity
• 0 ∼ 100 % RH
Power
• DC 12V
Lightning Protection
• Three Stage Protection Circuit offers Superior Protection
