AWS / 자동기상관측시스템

WL-AWS100S

|| 시스템 정의

자동기상관측시스템(AWS : Automatic Weather System)은 기상관측 센서, 자료수집장치, 전원공급장치, 통신장치 및 타워 등의 기타 부수장치로 구성되어 지상의 기상자료를 자동으로 수집, 처리, 전송, 저장 및 분배를 통해 실시간으로 사용자에게 기상정보를 제공하는 시스템이다.

기상 센서는 기본적으로 풍향, 풍속, 기온, 강수량, 강수감지, 기압센서로 구성되며, 큰 규모의 시스템은 시정, 운고, 적설, 토양 수분센서 등의 센서를 추가하여 구성한다.

기상자료수집장치는 자료수집기(Data Logger)와 전원공급장치 (Power Supply Equipment))로 구성되며 , 센서 데이터를 기상학적으로 해석하여 주처리시스템으로 실시간으로 전송한다.

기상실황판(LCD Display)은 자료수집기에서 수집한 기상관측 값을 실시간으로 표출하는 장치이다

주처리시스템 주요 기능은 AWS 자료생산, 자료처리, 저장, 표출, 분배 등의 기능과 시스템을 유지 관리하는 상태감시, 시각동기, 통계

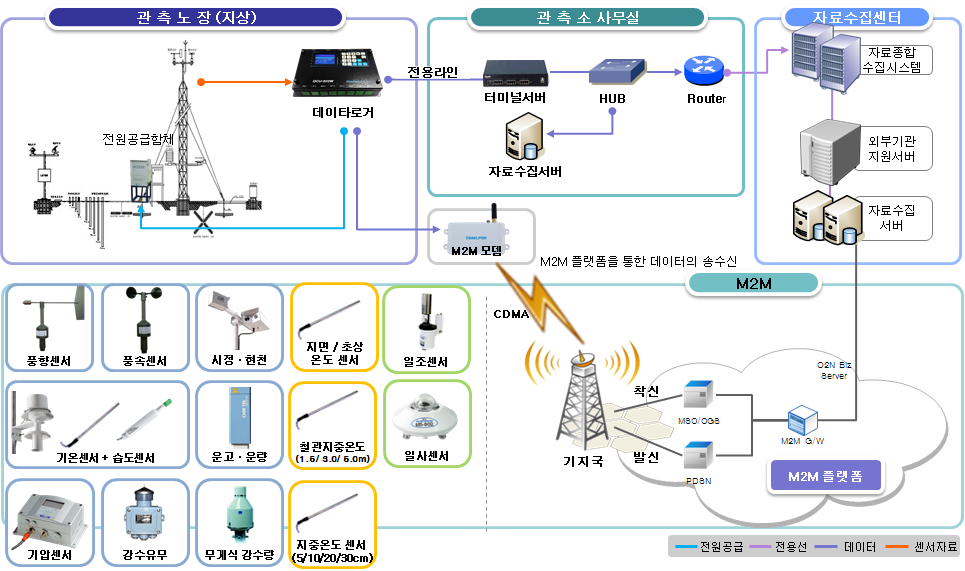

|| 시스템 구성도

|| 자료수집기(데이타로거)

DAU-500W는 다양한 기상관측 센서로부터 자료수집, 처리 저장 및 전송하는 데이타로거입니다. 센서에 적합한 SCM(Signal Converter Module)만 선택하여 사용하므로 기존 데이타로거에 비해 연결 유연성이 높으며, 경제성이 뛰어나 경비 절감의 효과를 기대 할 수 있습니다.  확장성 또한 매우 뛰어나 소형 기상관측시스템부터 ASOS 혹은 그 이상의 기상관측시스템 구축도 가능합니다. 유지보수 시에도 고장난 SCM만 교체하여 비용절감 효과 또한 기대 할 수 있습니다.

DAU-500W 구성은 Main Base Board, Terminal Board, 데이타로거를 설정하고 상태 정보 확인 및 실시간 자료 표출에 사용되는 3.2인치 LCD와 Keypad로 구성되어 있습니다. 이중 Terminal Board는 센서 종류에 따라 SCM을 선택적으로 구성하여 다양한 관측 목적에 부합되도록 구성할 수 있습니다. 특히 사용자가 필요한 센서를 제작사의 도움 없이 추가 혹은 삭제 할 수 있도록 설계된 획기적이고 개방적인 개념의 새로운 데이타로거입니다

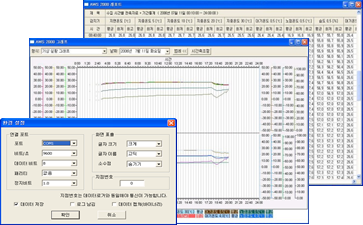

|| AWS Manager 프로그램

•수동 전송 기능

•기상실황 – 테이블 형식

•기상실황 – 그림 형식

•기상실황 – 그래프 형식

•기상실황 – 레포트 형식

•인쇄기능

•통신관리자 - 통신상태보기

•통신관리자 - 과거자료수집

•필드정보 보기•환경설정 기능

•데이터 수동 전송

•과거자료 체크 시각 수동입력

•데이터로거 명령 전송

•프로그램정보

|| 기상실황 표출 프로그램

  • 년 : 4자리 / 월 ․ 일 : 각 2자리 / 시․분 : 각 2자리
  • 현재일기 : 한글
  • 풍향 : 숫자 또는 한글, 영어로 표시
  • 기온(℃) : 4자리, 소수 한자리
  • 강수유무 : 강수 시 ON, 무강수 시 OFF(영,한 표시)
  • 오늘 강수량(㎜) : 5자리, 소수 한자리
  • 운량(%) : 3자리 정수
  • 시정(m) : 5자리 정수
  • 풍속(㎧) : 4자리, 소수 한자리
  • 습도(%) : 3자리 정수
  • 현지기압(hPa) : 5자리, 소수 한자리
  • 어제 강수량(㎜) : 5자리, 소수 한자리
  • 운고(m) : 4자리 정수
  • ASOS : 상기 요소가 모두 표출
  • 동네예보용AWS : 년·월·일·시·분, 풍향, 풍속, 기온, 습도, 현지기압, 강수유무, 오늘/어제 강수량, 시정 표출
  • 방재용AWS : 년·월·일·시·분, 풍향, 풍속, 기온, 습도, 현지기압, 강수유무, 오늘/어제 강수량
  • 표출제어장치 내에 운영프로그램은 관측장비종류, 관측요소, 관측요소의 단위, 자리수, 관측요소별 표현방법(한글, 영문 코드 등) 등을 설정합니다.
  • 년ㆍ월ㆍ일ㆍ시ㆍ분 및 구체적인 외형은 위의 그림과 같이 표현이 되며, 한국 기상산업 진흥원의 변경 요구 시 이에 따릅니다.
